Вентиляция в квартире: где проходят короба и что от этого зависит

Из всего, что прячется за потолком, вентиляция самая крупная и самая упрямая.

Кабель можно провести в обход. Трубу можно сдвинуть. Короб вентиляции идёт по своей трассе, и она диктуется физикой воздуха, а не удобством.

Сколько он забирает

Плоский короб в квартире — от 10 до 25 сантиметров по высоте, плюс подвесы, плюс запас на изоляцию. К этому добавляется сам потолок.

Итог: под коробом потолок опускается на четверть метра, а иногда и больше. И опускается он не по всей комнате, а полосой — по трассе.

Отсюда два следствия для света.

Встроить прибор в полосу короба нельзя. Встраиваемому светильнику нужно пространство над ним — от 5 до 12 сантиметров в зависимости от модели. Над коробом его нет: там сам короб.

Появляется ступенька потолка. И вот она уже хорошая новость: в ступеньку встают и подсветка, и приборы, и она становится линией, вдоль которой строится вся расстановка.

Где короба проходят чаще всего

Из кухни и санузла к вентшахте. Самая частая трасса и самая длинная: если кухня перенесена или мокрая зона сдвинута, короб поедет через коридор.

Над входной группой. Коридор — обычный путь, потому что там ниже потолок и меньше жалко.

Вдоль стен, а не по центру. Хорошая практика, но не всегда возможная: у воздуховода есть допустимая длина и число поворотов.

У вытяжки. Отдельный случай: короб от кухонной вытяжки идёт прямо над рабочей зоной — именно там, где нужен свет на столешницу.

Как это меняет план света

Расстановка считается от короба, а не от центра комнаты. Симметричная сетка точек по потолку — первое, что рушится, когда появляется трасса.

Там, где потолок уже опущен, приборы становятся ближе к глазам. Тот же светильник на высоте 2,45 метра слепит сильнее, чем на 2,70. В коридоре под коробом берут приборы с глубокой посадкой источника или накладные с рассеивателем.

Ступенька становится местом для линии света. Подсветка в торце короба — самый естественный приём: она даёт мягкий фон в коридоре и снимает ощущение низкого потолка.

Магистральный шинопровод часто выигрывает у точек. Если полоса свободного потолка узкая, одна линия с подвижными приборами решает больше, чем восемь точек по остатку.

Что решают до потолка

Трасса вентиляции на плане. Запрашивается у того, кто делает вентиляцию, и рисуется на том же листе, что и свет. Это единственный способ увидеть конфликт до монтажа.

Отметка низа короба. Не «примерно 20 сантиметров», а число. От него считается, что ещё поместится.

Где будут решётки и диффузоры. Их не ставят вплотную к светильнику: воздух несёт пыль, и вокруг решётки со временем появляется тёмный след. На белом потолке рядом со светящейся точкой он особенно виден.

Доступ к оборудованию. Приточная установка, клапан, фильтр требуют обслуживания. Люк в потолке — часть той же композиции, и его положение лучше согласовать со светом, чем обнаружить потом.

Про кухонную вытяжку отдельно

Здесь конфликт самый плотный: над плитой сходятся вытяжка, её короб, подсветка рабочей зоны и верхние шкафы.

Порядок решения простой: сначала вытяжка и её короб, потом шкафы, потом свет. Не наоборот. Если сначала нарисовать красивую линию светильников над островом, а потом выяснить, куда идёт воздуховод, линию придётся перерисовывать.

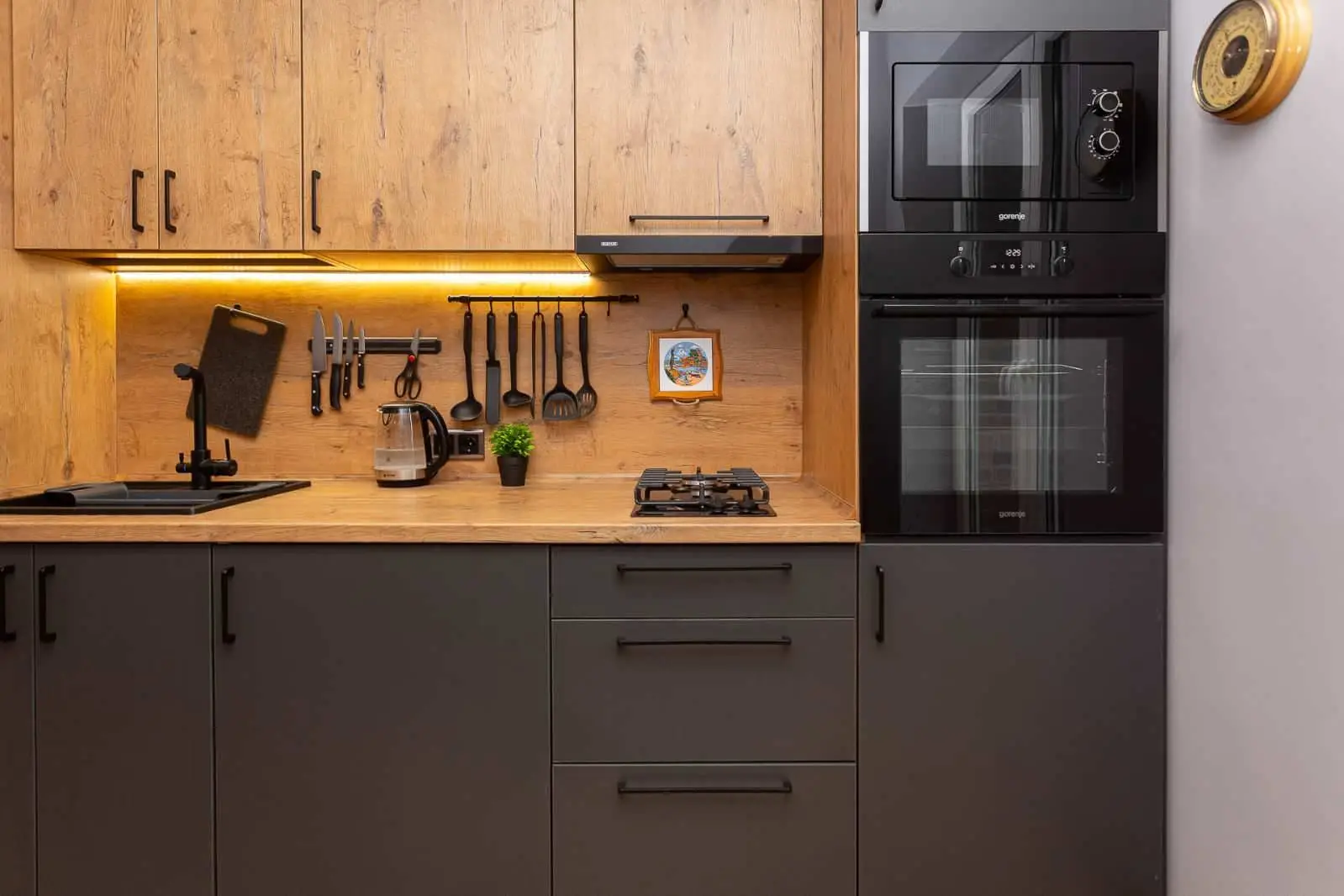

И важная мелочь: собственная подсветка вытяжки — не рабочий свет. Она светит в конфорки и обычно холодная. Свет на столешницу делается отдельно, под шкафами.

Когда бывает иначе

Вентиляция естественная. В старом фонде её каналы уже в стенах, коробов нет, и потолок свободен целиком.

Дом с приточной установкой. Там коробов больше и они разветвлённее, зато трасса проектируется заранее и известна точно.

Потолок высокий. При трёх метрах четверть метра под короб не ощущается, и ступенька становится осознанным приёмом, а не вынужденным.

Короб в стене, а не в потолке. Иногда воздуховод уводят вниз, в мебель или в стеновой короб. Тогда потолок остаётся ровным, и свет рисуется свободно.

Чего я в этом не решаю

Расчёт воздухообмена, сечения воздуховодов, трассу, число поворотов, шум, фильтрацию и всё остальное в вентиляции определяет проектировщик вентиляции. Я не двигаю короба и не говорю, можно ли изменить трассу.

Конструкцию потолка и его отметки ведёт тот, кто его делает.

Моя часть — начинается там, где трасса уже известна: какие приборы поместятся, где будет ступенька и как сделать так, чтобы опущенный потолок не читался как ошибка. Всё, о чём я прошу, — показать трассу до того, как рисуется план освещения.

Проверить сегодня

Посмотрите на потолок в коридоре и на кухне: нет ли там участка ниже остального.

Если есть — это и есть короб. Померьте на глаз, насколько он ниже, и посмотрите, что стоит в этой полосе.

Если там встроенные светильники — их посадили в остаток гипсокартона, и менять их на другую модель, скорее всего, уже не выйдет: над ними нет места.
